Gázrugós szekrényágy vasalat, polclábbal

Műszaki információk szekrényágy tervezéshez, építéshez:

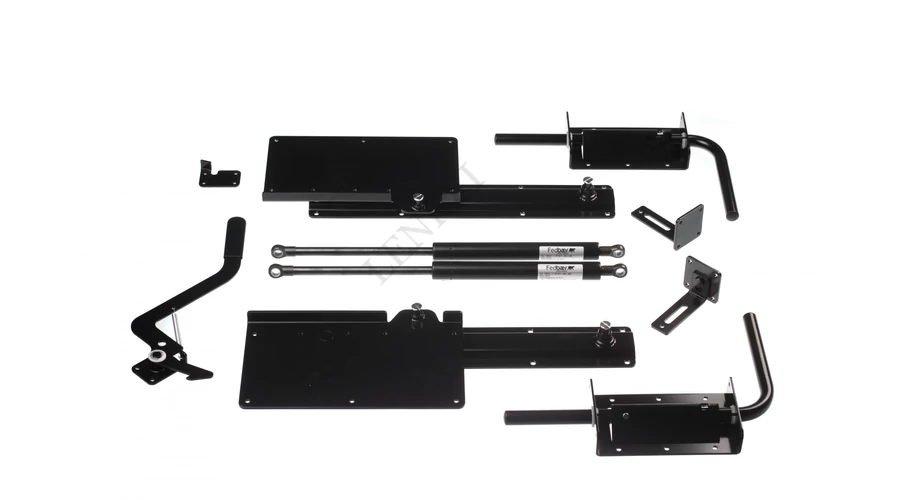

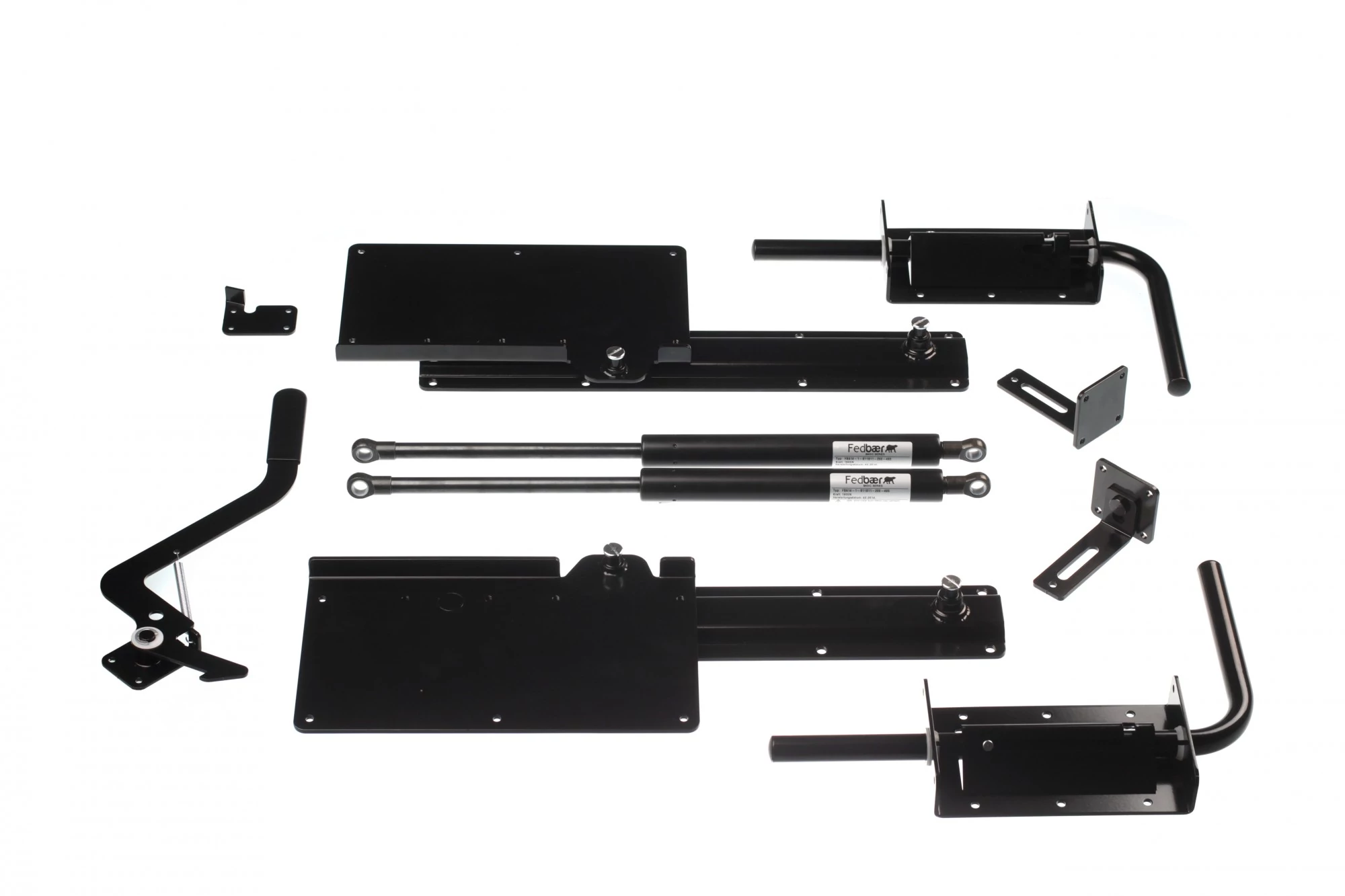

A csomag tartalma:

• 1 pár Szekrényágy vasalat
• 1 pár Polcláb
• 2 db Gázrugó
• 2 db Rögzítő fül
• 1 db Szerelési sablon és leírás

Opcionális kiegészítők:

• Biztosító kar szett
• Biztonsági zár szett

Szekrényágy tervezés:

A szekrényágyak egyedi bútorok, ezért a tervek elkészítése minden bútorhoz egyedileg, külön szükséges.

A leírás segítséget nyújt a tervrajzok elkészítésében, azonban bizonyos méreteket a felhasznált anyagok vastagsága, illetve az ágyon használni kívánt matrac(ok) méretei alapján kell kiszámolnia a felhasználónak.
A számításhoz szükséges alap adatok: a matrac méretei (szélesség, hosszúság) és a keretek anyagainak vastagsága.

Az ágy és a szekrény keretek anyaga min. 18mm, az ágykeretet tartó sarokfa anyaga min. 50x50mm vastag.

A vasalat segítségével max. 2200x2200mm méretű matrachoz készíthet szekrényágyat, azonban fontosabb, hogy az ágy súlya nem haladhatja meg a 130 Kg -ot.

A hibátlan működéshez az ágy súlyához megfelelő gázrugó használata szükséges. A kiválasztásban a lenti táblázatok nyújtanak segítséget, köztes értékek esetén a súlyt célszerű kerekíteni.

Az ágy súlya alatt a teljes mozgó rész (keret, ágyrács, matrac … stb.) össztömege értendő.

A szekrényágyat feldőlés ellen a falhoz kell rögzíteni. Az ehhez szükséges elemek megtalálhatóak a szettben.

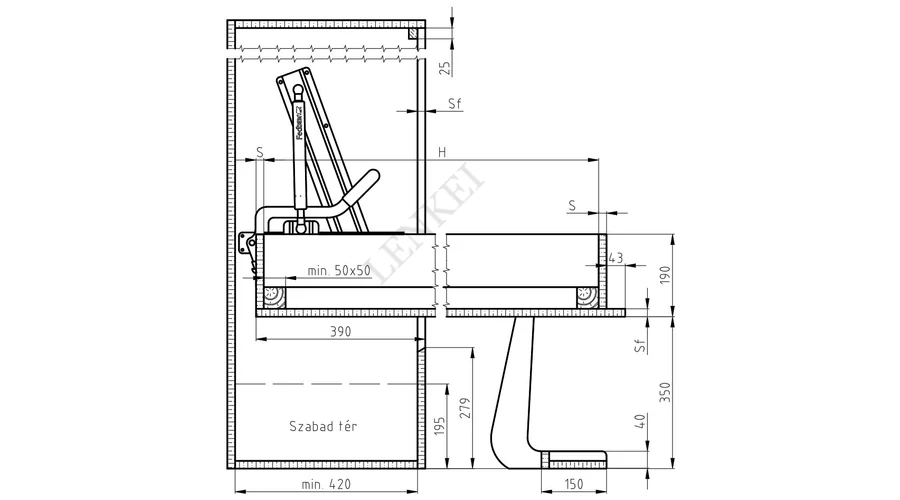

Az ágykeret vastagsága fix 190mm. Ha a matrac nem áll ki a keretből, úgy anyagbeépítéssel lehet megemelni az ágyrács és a sarokfa között. A módszer használható a fekvőfelület magasságának növelésére is, de a matracnak legalább félig a keretben kell maradnia.

Szekrényágy építés, vasalat beszerelés:

• Első lépés a szekrény belső méreteinek kiszámítása:
  Belső szekrény szélesség = Matrac szélesség + 2x keretvastagság + 54 mm
  Belső szekrény magasság = Matrac magasság + 2x keretvastagság + 310 mm
• A kiszámolt méreteket felhasználva el kell készíteni külön a szekrény és az ágykeret „dobozait”, figyelembe véve a takarásokat, illesztési hézagokat, és a sarokfákat.
• A csomagban található sablonnal előre ki kell fúrni a vasalat furatait a szekrény és az ágy oldalán.
• A vasalatot és a lábakat illeszteni és rögzíteni kell először az ágykereten, majd az ágykerettel együtt betolva a szekrényen.
• A felhasználási helyet fel kell készíteni az ágy fogadására, előfúrni a rögzítő elemek furatait a falon.
• A rögzítő füleket fel kell csavarozni a falra, az ágyat a helyére tenni, és a felszerelt rögzítőkhöz fogatni.
• Be kell szerelni az ágyrácsot, majd betenni a végleges matracot, végül a gázrugókat.
• Ki kell próbálni a működést, ellenőrizni a nyitás- zárást.

Gázrugók és erőválaszték:

• A szekrényágy működése miatt fontos, hogy az adott súlyú ágyhoz a megfelelő erősségű gázrugó legyen felhasználva. Ha a rugó gyengébb, akkor nehéz felhajtani az ágyat a szekrénybe, és előfordulhat, hogy nem tartja zárva, visszanyílik. Ha a rugó erősebb, akkor nehéz vagy egyáltalán nem lecsukható az ágy.
• A szükséges rugóerő kiválasztásánál különbséget kell tenni az egy személyes oldalról nyíló, valamint az egy személyes végről nyíló, és több személyes ágyak között, az alábbiak szerint:

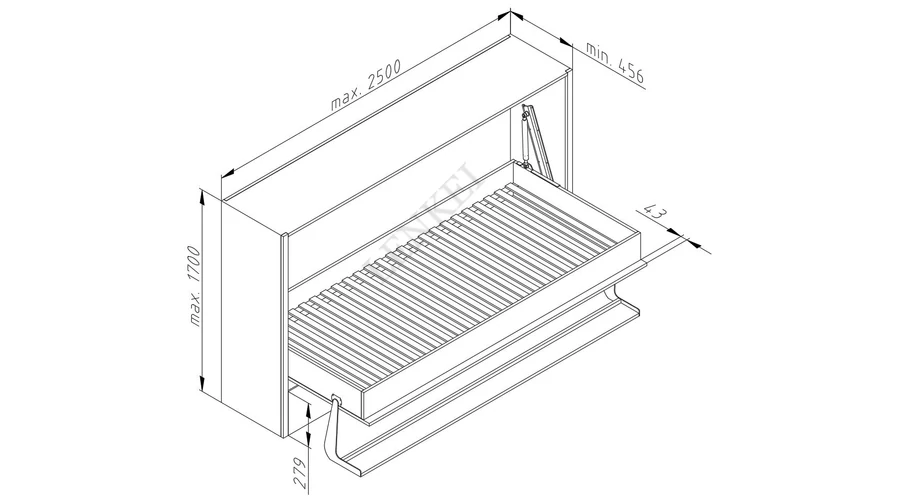

Egyszemélyes, oldalra nyíló ágy:

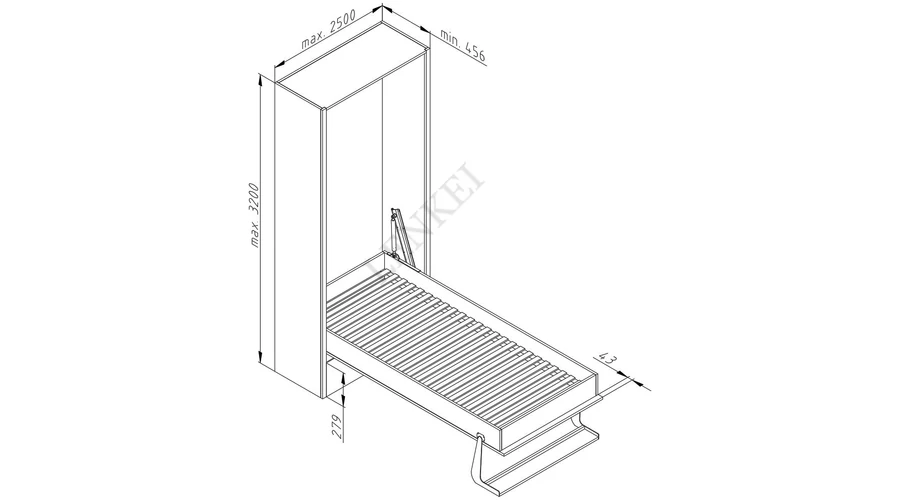

Egyszemélyes végről nyíló, vagy több személyes ágy:

• Amennyiben az ágy súlya a használat folyamán valamilyen okból (pl. matrac csere) jelentősen változik, elképzelhető, hogy a beépített gázrugót cserélni kell, a súlyváltozásnak megfelelően erősebbre vagy gyengébbre.
• A gázrugók kopóelemek, idővel elhasználódnak, elgyengülnek, és cseréjük szükséges. Pótalkatrészként külön is vásárolhatók a termékhez, ezért csere esetén nem kell a teljes vasalat szettet újra megvásárolni.
• Elgyengült, sérült, vagy tönkrement gázrugóval az ágy használata balesetveszélyes! Ilyenkor mind két teleszkópot azonnal ki kell szerelni, és az ágyat a gázrugók pótlásáig lenyitott állapotban tárolni.
• A szekrényágy lenyitott állapotban gázrugók nélkül is biztonságosan használható.
• A teleszkópok élettartamának legjobb kihasználása érdekében figyelmet kell fordítani azok épségére. A gázrugók magas nyomású nitrogéngázzal vannak töltve. Tilos a gázrugók ütögetése, feszegetése, megvágása, hevítése! Nem érheti karcolás, szennyeződés, valamint festék, ragasztó, vagy bármilyen a felületen megtapadó idegen anyag.

Polclábak

• A gázrugós vasalattal készült szekrényágyak nem használhatók támasztóláb nélkül, ezért elválaszthatatlan részei a szettnek.
• Feladatuk az ágy megtámasztása lenyitott állapotban. Amikor az ágyat nem használják, a mozgó részt meg kell emelni, és az ágyat becsukni. A lábak nem akadályozzák a zárást, és az ágy felcsukott állásában polcként funkcionál.
• Beépítésük az ágy lábvég felőli sarkainál történik, az oldalfalon. Nem gátolják az ágyrács rugózását, és a matrachoz sem érnek hozzá.
• Rögzítésük a sarokfán átmenő csavarokkal történik.
• A lábak az ágy lenyitott állapotában 350 mm magasan tartják vízszintesen az ágykeret frontlemezét. A lábak hosszát utólag ne növelje, mert balesetveszélyes!
